Điểm tiếp nhận và trung chuyển vật tư từ cẩu tháp vào các tầng thi công. Tập trung vào kết cấu thép công xôn cố định, có dầm chịu lực, mặt sàn, lan can và hệ liên kết với công trình theo thiết kế được phê duyệt.
Ảnh gốc đang có tại Thiên PhúSàn tiếp liệu công xôn cố định là kết cấu thép tạm được bố trí vươn ra khỏi mép sàn bê tông của tòa nhà, tạo khu vực tiếp nhận kiện vật tư được đưa tới bằng cẩu tháp hoặc thiết bị nâng phù hợp. Phần dầm chịu lực truyền tải về các điểm gối, liên kết và neo trong kết cấu công trình.
Trong thực tế còn gọi là sàn hứng vật tư, sàn đón vật tư, sàn chuyển vật liệu, sàn cẩu đồ. Đây là điểm trung chuyển phục vụ logistics thi công; không mặc định được sử dụng như sàn chứa hàng dài ngày hoặc sàn đứng làm việc liên tục.
Tạo vùng nhận hàng có ranh giới và kiểm soát khu vực cẩu hạ kiện vật tư.
Giảm thao tác chuyển tiếp tại mép sàn, tạo tuyến đưa vật tư vào vùng trong nhà.
Giúp định vị rõ khu vực nhận – tập kết tạm – di chuyển vào tầng.
Chiều vươn, bề rộng, tải làm việc và neo gắn với kết cấu của từng công trình.

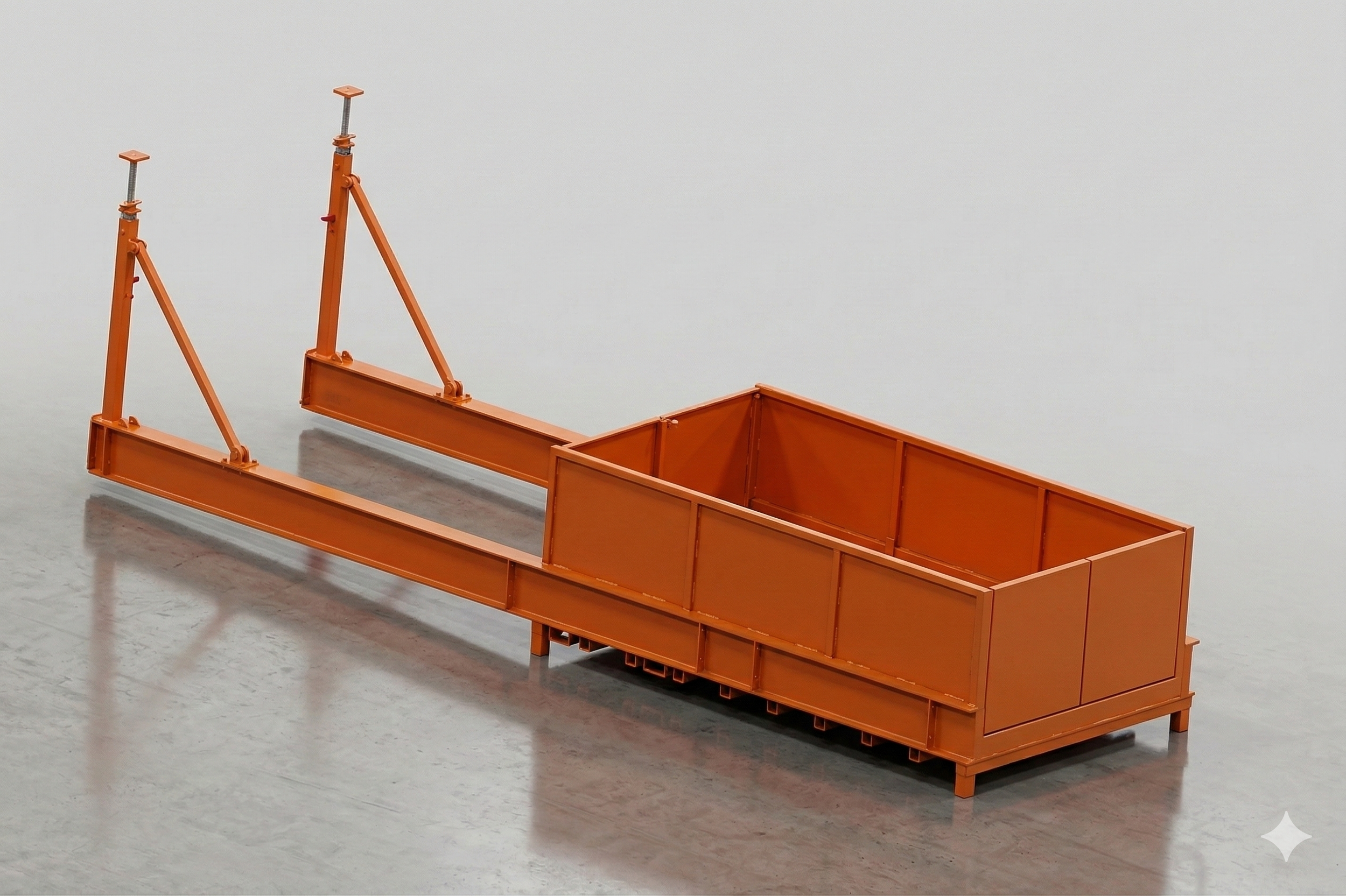

Đọc sơ đồ theo các nhóm bộ phận chịu lực, tiếp nhận hàng và bảo vệ mép sàn. Đây là hình minh họa nguyên lý do Thiên Phú biên tập cho landing page, không phải bản vẽ gia công hay bản vẽ lắp dựng có thể sử dụng trực tiếp.
Thép hình hoặc dầm tổ hợp; tiết diện theo tính toán nội lực, độ võng và ổn định.
Liên kết các dầm chính; phân bố tải từ mặt sàn, theo vị trí đặt kiện hàng.
Thép nhám hoặc vật liệu sàn được chỉ định; có biện pháp chống dịch chuyển tấm.
Bảo vệ cạnh hở; cấu hình cửa nhận vật tư phù hợp quy trình cẩu.
Chặn vật nhỏ trượt khỏi mép sàn; kiểm tra cả các khe tiếp giáp.
Phục vụ nâng đặt bộ sàn; không đồng nhất với khả năng chịu tải khi sử dụng.
Truyền lực về kết cấu; phải kiểm tra chống trượt, chống lật và chất lượng nền neo.
Kiểm tra cường độ, dầm biên, vị trí lỗ và thép chờ trước khi quyết định liên kết.
Khi kiện vật tư được đặt xuống, lực tác động truyền qua mặt sàn → dầm phụ → dầm chính → gối đỡ và các liên kết với kết cấu công trình. Với phương án có thanh kéo hoặc liên kết bổ sung, sơ đồ chịu lực phải xét đúng điều kiện thực tế; không tự suy diễn rằng chỉ cần thêm cáp là đủ khả năng chịu tải.
Phần công xôn nằm ngoài mép sàn tạo mô-men lật tại gối. Vì vậy thiết kế phải xét đồng thời tải trọng bản thân, vật tư, tác động lúc cẩu hạ, tải lệch tâm, gió theo điều kiện sử dụng, biến dạng và lực lên vùng neo.
Không nên công bố duy nhất một bộ kích thước hoặc tải trọng như “tiêu chuẩn Thiên Phú” khi chưa có bản vẽ được duyệt. Bảng sau là bộ trường thông tin cần xác nhận để đặt hàng và lập BOQ.
| Loại sàn | Sàn tiếp liệu công xôn cố định bằng thép (fixed cantilever loading platform). |
|---|---|
| Chiều vươn ra ngoài | Ghi khoảng cách từ mép kết cấu đến mép ngoài mặt sàn; theo hồ sơ thiết kế. |
| Chiều dài neo vào trong | Xác định từ điểm gối đến vị trí liên kết theo sơ đồ chịu lực và hiện trạng sàn. |
| Chiều rộng thông thủy | Theo kích thước kiện vật tư, khoảng thao tác và mở cửa tiếp nhận. |
| Tải trọng làm việc | Phải thể hiện rõ SWL, sơ đồ đặt tải, tải tập trung/lệch tâm; không tự dùng số mặc định. |
| Khung và sàn | Thép hình/dầm tổ hợp; mặt sàn thép nhám hoặc vật liệu được phê duyệt. |
| Lan can, chắn chân | Thiết kế đầy đủ cạnh hở và biện pháp bảo vệ khi nhận hàng. |
| Neo – bản mã – mối hàn | Thể hiện kích thước, vật liệu, bu lông, cấp bền, mối hàn, vị trí và chất lượng nền neo. |
| Hoàn thiện bề mặt | Sơn chống gỉ / sơn cảnh báo hoặc cấu hình theo yêu cầu kỹ thuật. |
| Tài liệu cần cung cấp | Mặt bằng, mặt cắt, thuyết minh tính toán/duyệt thiết kế, BOQ và yêu cầu nghiệm thu. |
Ví dụ một dòng loading platform của Doka có các cấu hình tải làm việc 3.000 kg hoặc 5.000 kg. Đây là thông số của sản phẩm Doka, không đại diện cho khả năng chịu tải sản phẩm Thiên Phú.
Mọi phương án gia công công xôn cần hồ sơ được duyệt riêng theo tải, chiều vươn, neo và kết cấu thực tế.

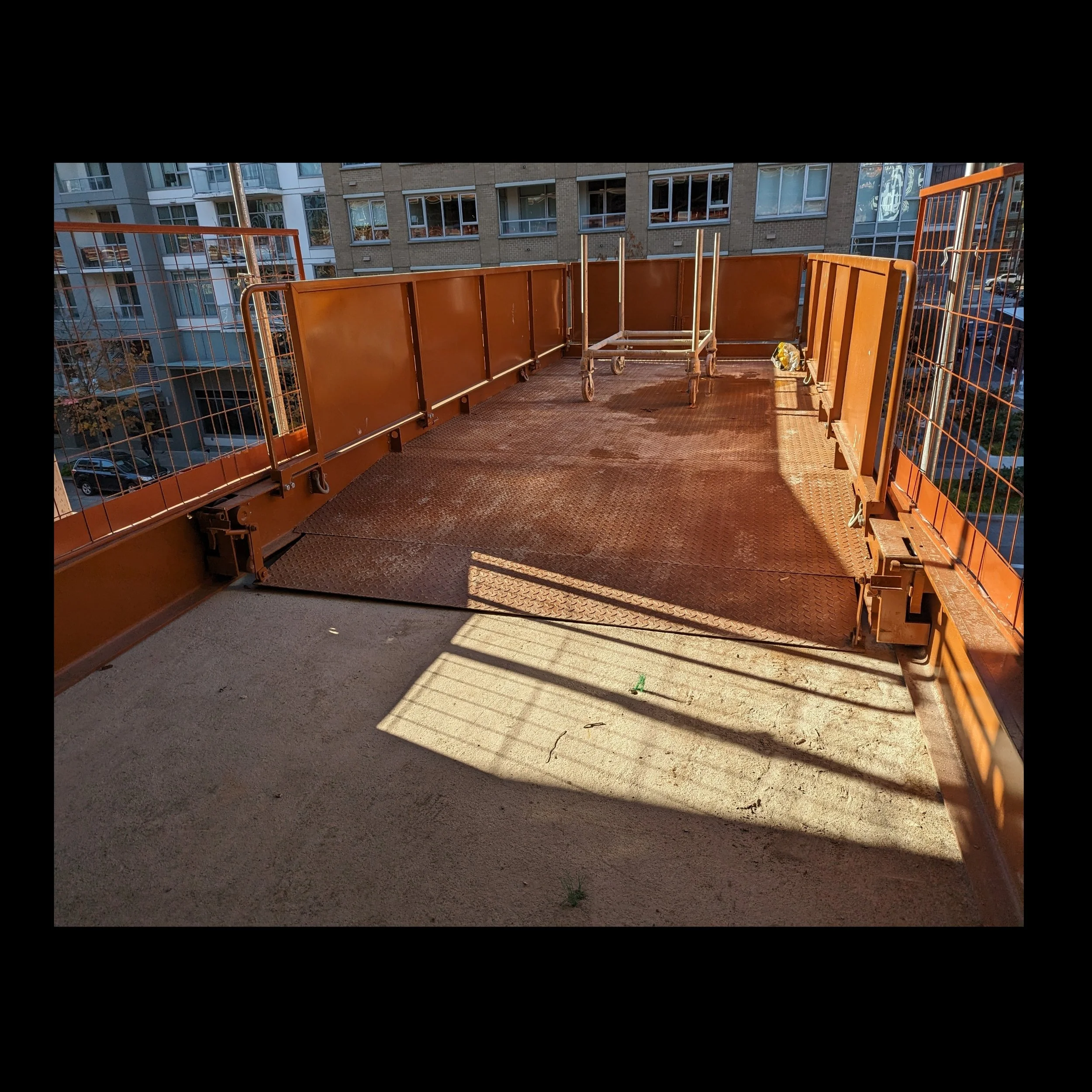

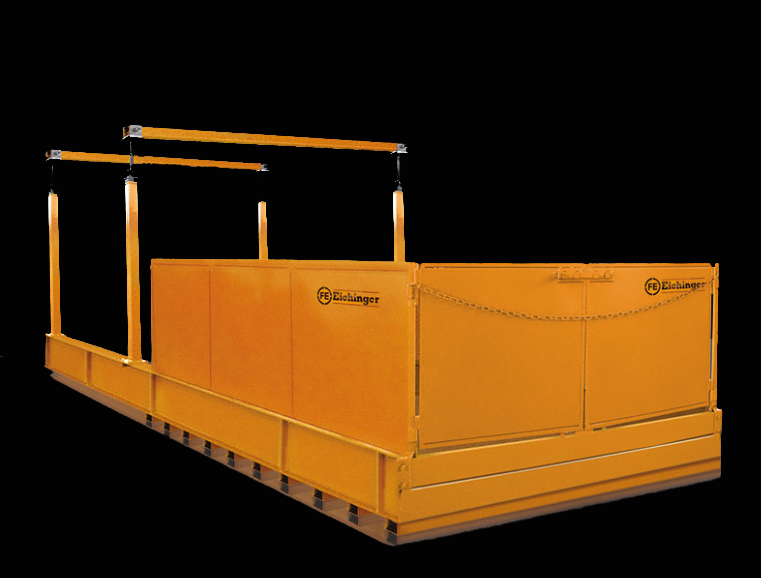

Xem thông tin nhà sản xuất ↗Các ảnh dưới đây được chọn để minh họa vị trí lắp đặt, kết cấu thép, mặt sàn, thao tác nhận hàng. Ảnh bên thứ ba có dẫn nguồn và chỉ dùng tạm trong demo; không phải công trình của Thiên Phú. Một số hình là sàn kéo/trượt và được ghi chú rõ.
Hồ sơ đủ ngay từ đầu giúp trao đổi cấu hình nhanh, tránh báo giá thiếu vật tư và hạn chế chỉnh sửa khi ra công trình. Mức độ gia công, thiết kế và lắp dựng phải được xác nhận rõ giữa các bên trước khi chốt hợp đồng.
Kích thước ô sàn, dầm biên, khả năng tiếp cận và vị trí đặt sàn.
Bó thép, cốp pha, giàn giáo, kiện thiết bị; khối lượng và kích thước kiện.
Dầm, sàn, bê tông; kiểm tra phản lực, khả năng liên kết và chống lật.
Thể hiện trên bản vẽ có mặt bằng, hình chiếu và mặt cắt.
Thép, bản mã, tai cẩu, bu lông, hàn, sơn, tiêu chí kiểm tra.
Thẩm tra/phê duyệt phù hợp, kiểm tra trước sử dụng và hướng dẫn vận hành.
Giải đáp vấn đề thường gặp khi chọn sàn hứng vật tư công xôn cố định, chuẩn bị bản vẽ và đề nghị báo giá.
Trong ngữ cảnh thi công nhà cao tầng, hai tên gọi này thường được dùng cho sàn đỡ hoặc tiếp nhận vật tư ở mép tầng để phục vụ cẩu chuyển. Tuy nhiên, một số công trình còn gọi sàn trượt, sàn treo hoặc sàn hứng vật rơi bằng tên gần giống. Khi trao đổi kỹ thuật phải chỉ rõ loại công xôn cố định, mục đích sử dụng và sơ đồ liên kết.
Sàn cố định không trượt ra vào trong quá trình sử dụng; hình học và vị trí neo được giữ theo cấu hình lắp đặt. Sàn trượt có hệ ray/bánh lăn hoặc cơ cấu tương đương nên cách khóa, truyền lực và giới hạn hành trình khác. Hai loại không dùng thay thế cho nhau nếu chưa được đánh giá thiết kế lại.
Có thể nêu tải trọng mong muốn trong hồ sơ yêu cầu để đơn vị thiết kế xem xét, nhưng đó chưa phải tải trọng cho phép của sản phẩm. Khả năng chịu tải cuối cùng phụ thuộc chiều vươn, dầm, liên kết neo, nền bê tông, vị trí đặt tải và các trường hợp vận hành. Chỉ công bố và sử dụng tải đã được xác nhận trong hồ sơ thiết kế/nghiệm thu.
Dầm công xôn truyền phản lực về vùng gối/neo trong kết cấu công trình. Nếu sàn hoặc dầm biên không được kiểm tra, nguy cơ hư hỏng cục bộ, trượt liên kết hoặc mất ổn định có thể xuất hiện dù bản thân khung thép đủ cứng. Cần kiểm tra tình trạng bê tông, vị trí cốt thép và yêu cầu cấu tạo neo.
Ván khuôn, giàn giáo, phụ kiện, bó thép và các kiện vật tư xây dựng có thể là các đối tượng sử dụng, miễn được xác định trong biện pháp thi công và tải tính toán. Cần quản lý khối lượng mỗi lượt cẩu, vùng đặt kiện, kích thước kiện và khả năng đưa vật tư vào trong tầng mà không ảnh hưởng lan can, mép sàn.
Có. Ít nhất cần bản vẽ mặt bằng, mặt đứng/mặt cắt, kích thước thép, mặt sàn, bản mã, mối hàn, lan can và liên kết neo, kèm theo hồ sơ tính toán/duyệt thiết kế phù hợp. Ảnh phối cảnh và bản vẽ sưu tầm trên mạng chỉ giúp nhận diện ý tưởng, không phải tài liệu chế tạo được phép dùng ngay.
Không thể kết luận chỉ dựa trên tên dầm I150 hoặc I200. Cần tính nội lực theo nhịp, chiều vươn, phân phối dầm phụ, gối tựa, neo, mô-men xoắn và trường hợp lệch tải; sau đó xác định tiết diện, vật liệu và biện pháp liên kết. Thép có kích thước lớn chưa đồng nghĩa một hệ đã đủ an toàn.
Khu vực tiếp nhận ở mép cao tầng cần được kiểm soát chống rơi ngã và rơi vật theo thiết kế, biện pháp thi công được duyệt. Lan can, cửa hoặc chắn tạm phải có quy trình mở/đóng khi cẩu hạ. Biển tải và chỉ dẫn sử dụng phải rõ ràng để công nhân không tự nâng giới hạn tải.
Không nên mặc định. Tải trọng, thời gian lưu, tần suất tiếp nhận và cách xếp vật tư phải nằm trong giới hạn thiết kế và kế hoạch khai thác. Nếu cần lưu dài ngày hoặc chứa vật tư lệch tâm, phải đánh giá lại trường hợp chịu tải tương ứng.
Vui lòng gửi bản vẽ đã có, kích thước bề rộng – chiều vươn – phần neo, tải yêu cầu, loại hàng dự kiến, số bộ, hình hiện trạng mép sàn, địa điểm và lịch giao. Nếu chưa có thiết kế được duyệt, cần nêu rõ để thống nhất phạm vi tư vấn thiết kế, chế tạo hoặc chỉ cung cấp theo bản vẽ của khách hàng.
Sàn tiếp liệu thường nằm trong tổng thể giải pháp cơ khí – giàn giáo – nâng hạ công trình. Các nội dung liên quan dưới đây giúp đối chiếu từng cấu kiện và dịch vụ phù hợp.
Gửi bản vẽ hoặc hình hiện trường. Thiên Phú tiếp nhận yêu cầu và trao đổi phạm vi sản xuất – cung cấp, khối lượng vật tư, biện pháp kiểm tra và thời gian giao nhận phù hợp.
